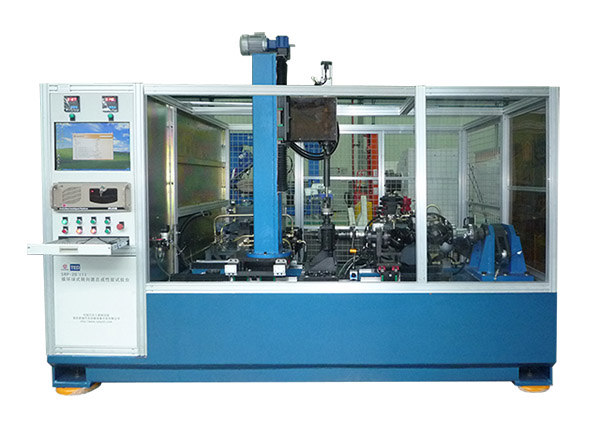

循环球性能试验台；循环球耐久试验台


采用整体式结构，各系统均布置在整体工作台主体上，外围为铝合金框架防护，整体美观大方，搬动方便，故障率低；
工作台试件安装部分采用钢板焊接，具有足够刚度及强度，上表面设计回油槽，在样品安装和拆卸过程中泄漏的油液应集中收集，防止油液外溢，污染工作区域；
循环球性能试验台通过采用大扭矩伺服电机加载技术，可实现功能试验、最大输出扭矩试验时所需的负载力,保证载荷连续可调；循环球耐久试验台采用液压系统加载，保证设备长久运行稳定性。


名称 项目	循环球性能试验台	循环球耐久试验台
结构	2个伺服电机（驱动+加载）	1个液压马达（驱动），1个液压缸（加载）
额定输入扭矩	200Nm	300Nm
速度	120r/m	120r/m
加载	性能加载扭矩10000Nm	加载力10kN

QC/T 1081-2017 《汽车电动助力转向装置》
QC/T 29096-2014 《汽车转向器总成台架试验方法》
QC/T 529-2013 《汽车动力转向器总成台架试验方法》
Q/CACDC-3.1-2014 《商用车动力转向器总成台架试验 第1部分:试验方法》
QC/T 972-2014 《汽车电控液压助力转向器总成技术要求及试验方法》
